Vlakke bed CNC draaibank
Redelijke rangschikking van ribben zorgt ervoor dat het bed een hoge stijfheid en stabiliteit heeft, goede spaanafvoer en waterdichte prestaties, en het ontwerp met één spindel vereist geen handmatige versnellingsschakeling. De snelheid kan traploos worden aangepast.
Functie

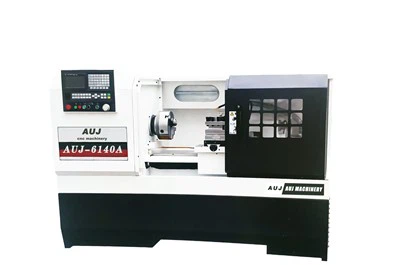

AUJ-6140e Vlakbed CNC-draaibank
Geavanceerd totaalontwerp
2-assige draaibank Redelijke opstelling van ribben zorgt ervoor dat het bed van de vlakke CNC-draaibankmachine een hoge stijfheid en stabiliteit heeft, goede spaanafvoer en waterdichte prestaties, en het ontwerp met één spindel vereist geen handmatige versnellingsschakeling. De snelheid kan traploos worden aangepast Kleine vlakke CNC-machine.
Kop met zowel precisie als stijfheid
Kleine vlakke CNC-machine Enkelvoudig spindelontwerp, het voorste lager is voorzien van dubbele rij cilindrische rollagers en het achterste lager is voorzien van een set bijpassende hoekcontactlagers, wat niet alleen zorgt voor de snijstijfheid van de spindel, maar ook voor de nauwkeurigheid van de spindel 2-assige draaibank Vlakke CNC-draaibank.
Redelijk ontwerp van het voedersysteem
De verticale en horizontale voeding is direct verbonden met de kogelomloopspindel via de elastische koppeling, met hoge precisie en nauwkeurige transmissie. De schroefstang is aan één uiteinde vastgezet en aan het andere uiteinde ondersteund, wat niet alleen de axiale opening elimineert, maar ook vrij kan uitstrekken, waardoor de verlenging van de schroefstang wordt vermeden die wordt veroorzaakt door de temperatuurstijging in het werkproces, wat resulteert in longitudinale buiging, en de positionering van de schroefstang tijdens gebruik nauwkeurigheid en systeemstijfheid van de kogelomloopspindel Flat Bed Cnc-draaibankmachine garandeert.
Hoge efficiëntie verwerking
Vlakke CNC-draaibankmachine De hoofdmotor maakt gebruik van een frequentieomzettingsmotor met een hoog koppel, gekoppeld aan een hoge spindelstijfheid, die zowel krachtig snijden als zeer nauwkeurige verwerking aankan. Vlakke CNC-draaibank Vlakke CNC-draaicentrum.
Flexibele en betrouwbare vergrendeling van de losse kop
De losse kop is uitgerust met snelvergrendeling en schroefvergrendeling tegelijk. Snelvergrendeling kan worden gebruikt tijdens bewerking met lage snijkracht, en schroefvergrendeling is toegevoegd voor sterk snijden om ervoor te zorgen dat de losse kop niet terugtrekt tijdens sterk snijden. Vlak CNC-draaicentrum Vlak CNC-draaibank.
|
Marktplaats |
Type |
||
|
AUJ-6140E |
|||
|
Verwerken |
Maximale zwaaidiameter over bed |
(mm) |
400 |
|
Draaidiameter van de schuifplaat |
(mm) |
200 |
|
|
Maximale snijlengte |
(mm) |
750 |
|
|
Spoorbreedte |
/ |
(mm) |
340 |
|
Spindel |
Toerentalbereik van de spindel |
(omw/min) |
8-325-1750(VFD) |
|
Spindelsnelheidsstap |
/ |
Traploze snelheidsregeling |
|
|
Spilboring |
(mm) |
Φ52 |
|
|
Handmatig klokken |
/ |
Standaard |
|
|
Pneumatisch gekakel |
/ |
Optioneel |
|
|
Hydraulische claxon |
/ |
Optioneel |
|
|
Vermogen van de spindelmotor |
(kW) |
33,3 Hz, 5,5 kW frequentieregelaar |
|
|
Voer |
Z-as slag |
(mm) |
800 |
|
X-as slag |
(mm) |
235 |
|
|
X/Z Snelle bewegingssnelheid |
(m/minuut) |
6/8 servomotor |
|
|
X/Z Min-invoer |
(mm) |
0.001 |
|
|
Aandrijfmotor koppel X/Z |
N.M |
Servomotor 5/7.7 |
|
|
Positie |
Herhaalbaarheidsnauwkeurigheid X/Z |
(ISO) |
0.009/0.01 |
|
Koets |
Horizontale zes-stations |
/ |
Optioneel |
|
Horizontale vierstations |
/ |
Standaard |
|
|
Gereedschapshouder |
/ |
Optioneel |
|
|
Afmetingen draaibankgereedschap |
(mm) |
25×25 |
|
|
Herhaalde positieprecisie |
/ |
0.005 |
|
|
Gereedschapswisseltijd |
/ |
2s |
|
|
Losse kop |
Slag van de losse kophuls |
/ |
130 |
|
Diameter/gat van de taiistock-huls |
/ |
Φ60/MT4 |
|
|
Werkstuk |
Precisie op de werkplek |
/ |
HET 6 NL |
|
Woordenplaatsen ruwheid |
/ |
Ra0.8 |
|
|
CNC-systeem |
GSK 928TEa,980TB2,980TDB |
/ |
Standaard |
|
KND K100Ti-B,K1000Ti-A |
/ |
Standaard |
|
|
Afmetingen gereedschap (L×B×H) (mm) |
2200×1200×1520 |
||
|
Gewicht (kg) |
1800 |
||
| Opmerking:Als de parameters veranderen, controleer dan het echte product. | |||
